Специальные фольгированные материалы с теплоотводом Bergquist



Cпециальные фольгированные материалы SMI (Медь-Изолятор Алюминий) применяются для производства изделий с требованиями хорошего теплоотвода - высокоточные изделия, силовые печатные платы, охлаждение транзисторов, тиристоров, регуляторов, SMD-компонентов, светодиодов питания и в автомобильной промышленности.

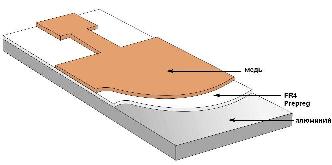

Конструкция:
· Материал проводника - фольга, толщиной 17,5 - 35 - 70 - 105 - 210 мкм.
· Диэлектрик - электрическая изоляция с минимальным термическим сопротивлением, толщиной 117+10% мкм.
· Материал основного слоя - алюминий , толщиной 0,8/1/1,5/2/3 мм.



Свойства материала:

Свойство материала Величина Метод тестирования
Теплопроводность 1,3 Вт/м*К ASTM D 5470
Температура стеклования 95°С IPC-TM-650, 2.4.24
Рабочая температура 130°С Соответствует тесту UL
Напряжение на пробой 7кВ ASTM D 149
Прочность меди на отрыв > 1,7 Н/мм IPC-TM-650, 2.4.9
Устойчивость к воздействию термического шока 2*20 сек. при 288°С пройден
Объёмное сопротивление 1012 Ом*м ASTM D 257
Фактор рассеивания 0,005 ASTM D 150
Относительная диэлектрическая проницаемость 6,4 ASTM D 150
