Композитный материал CSCTM (медь-сталь-медь)
для производства многослойных печатных плат
Новый композитный материал CSCTM, разработанный взамен хорошо известного
CAC (медь-алюминий-медь).
Стальной разделительный лист, вместо алюминиевого, зажат между двумя слоями медной фольги GOULD,
защищая внутреннюю поверхность медной фольги от любых видов воздействия - пыль, вмятины, царапины, отпечатки пальцев и т. д.
Во время производства многослойных печатных плат внутренние стороны медной фольги в CSC становятся наружными слоями изделия,
сохраняя первозданное качество поверхности. Под воздействием температуры и давления при прессовании специальный состав,
скрепляющий медь и сталь разрушается, позволяя легко разделять заготовки.
GOULD гарантирует отсутствие на внутренней поверхности фольги любых частиц размером более 5 мкм.
Помимо значительного выигрыша в качестве, работа с CSC проще по сравнению использованием обычной медной фольги;
обрабатывается меньшее количество поверхностей, позволяет избежать складок при регистрации, снижается температурный стресс,
передаваемый слоям при прессовании, что положительно сказывается на стабильности размеров.
При малых толщинах медной фольги (9-12 мкм) разница становится еще более очевидной.
Стандартный CSC (а также CS - односторонний аналог для верхних-нижних заготовок) поставляется нарезанным в размер,
с или без регистрационных отверстий, подготовленным и упакованным.

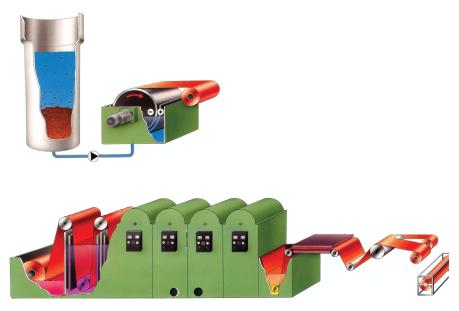

В качестве медной фольги используется стандартный продукт GOULD JTC толщинами 9,12,18,35 и 70 мкм,
стальной лист хромирован и имеет толщину 0,14-0,18 мм.
