Подкладочный материал L.C.O.A. Conformat
Компания L.C.O.A. выпустила новый материал CONFORMAT для сверления, который позволяет значительно сгладить рельеф.
Тонкий лист для качественного заглубления рисунка, требующий специальной обработки на участке сверления.
Все заглублённые или тонкие участки на данной заготовке будут иметь существенные заусенцы на обратной стороне заготовки,
требуя времени на подработку и создавая возможные осколки из-за повреждения просверленного отверстия.
Ниже приведён пример просверленной заготовки с листом CONFORMAT и без него.
С листом CONFORMAT | Без листа CONFORMAT
Заготовка без листа требует зачистки и ручной обработки. Заготовка с листом CONFORMAT
не требует обработки и может перемещаться далее по операционному процессу.
CONFORMAT - это лист для сверления, который может изменяться с различным рельефом,
созданным многослойными (МПП) или гибко-жёсткими печатными платами (ГЖПП).
Он держит подкладку в плотном контакте с поверхностью меди, снижая образование заусенцев.
CONFORMAT - это трёхслойный композит.
поверхностное покрытие + конформное ядро + поверхностное покрытие
CONFORMAT не плавится, не засаливает или иным способом не загрязняет отверстия в печатной плате (ПП).
CONFORMAT имеет толщину примерно 0.6 мм и может сглаживать (поглощать) примерно 0.3 мм колебаний толщины ПП.
CONFORMAT накладывается поверх обычной подкладки. Он монтируется на этапе, предшествующем сверлению.

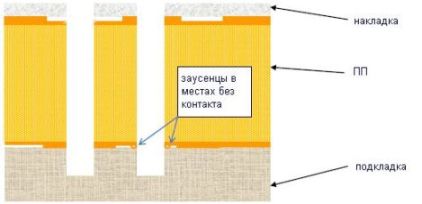

Сверление ПП без переноса рисунка, без CONFORMAT:
Неплоские и неоднородные ПП создают ряд проблем. Это особенно характерно с гибко-жёсткими конструктивами.
Неоднородность рисунка при нанесении будет в некоторых местах препятствовать контакту с подкладкой.
Сверло, проходя через эти места, не будет предохраняться от заусенцев. Это может привести к ремонту и возможным осколкам.
Ниже показана обычная проблема ПП с рельефом, где CONFORMAT может помочь.
Материал накладки может слегка изогнуться и поверхность ПП обычно не имеет проблем с заусенцами.

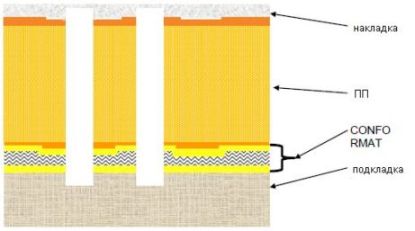

Использование листа CONFORMAT между подкладкой и рельефной ПП:
CONFORMAT не требует много тепла или давления, он только обволакивает рельеф ПП.
Перед сверлением лист CONFORMAT крепится к ПП и принимает форму под прессом. Это снижает или устраняет многие заусенцы.
Тип подкладки будет зависеть от других особенностей конструктива ПП (например, предотвращение
повреждений отверстия с материалом SlickBack). Подавление образования заусенцев на неплоской поверхности ПП - причина
использования листа CONFORMAT.
