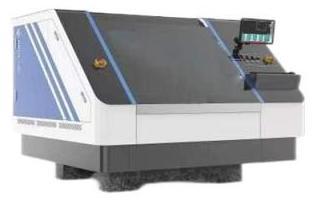

Высокоскоростной сверлильный станок KI-SD2
Технические характеристики:
Материал основания станка: гранит (станина, база)
Число шпинделей: 2
Модель шпинделей: DG62мм
Скорость шпинделей: 15000~160000 об/мин
Мощность шпинделей: 0.75KW
Расстояние между шпинделями: 560 мм
Цанга (хвостовик инструмента): d 3.175мм
Инвертор (брэнд): Delta
Мощность инвертора: 3.7KW
Линейный мотор (брэнд): Akribis
Сервомотор (брэнд): Panasonic
Количество сервомоторов по оси Z: 2
Приводная система: оси X,Y - линейный мотор, ось Z - AC сервомотор
Защита шпинделей от перегрузки по току: устройство постоянного контроля и защиты
Охлаждение шпинделей: поддержка постоянной температуры от охладителя
Рабочая зона для одного шпинделя: 560мм х 660мм
Эффективное перемещение по осям X, Y, Z: 570мм x 750мм x 60мм
Максимальная скорость по осям X, Y: 50 м/мин
Максимальная скорость по оси Z: 30 м/мин
Система позиционирования: оси X, Y - линейная шкала; ось Z - управление энкодером
Точность линейного энкодера осей X, Y: 0.005 мм
Способ смены инструмента: манипулятор с верхним захватом
Диаметр сверления: 0.20~6.0мм
Число держателей инструмента на шпиндель: 200
Обнаружение инструмента (детектор): детектор длины/диаметра
Детектор поломки инструмента: CBD
PIN зажим: есть
Точность позиционирования: +0.005мм
Повторяемость: +0.005мм
Система управления: CNC5.0 Verb.
Системный язык: английский
Контроллер (брэнд): Googol Tech
Модель контроллера: GT400
Операционная система: Windows 7
Формат данных сверления/скрайбирования: Excellon, WK, Protel, S&M1000/3000/5000
Память для хранения штифтового отверстия: -
Установленная единица измерения: входная единица - 0.001мм, единица перемещения - 0.001мм и единица изображения - 0.001мм
Инструменты оператора: клавиатура/мышь
CPU: Intel Quad Core
Оперативная память: 2 Гб
Графическая карта: встроена
Объем памяти жесткого диска: 50 Гб
Монитор: 19" LCD
Механика осей X, Y, Z: оси X, Y - линейный мотор/линейная направляющая, ось Z - шариковый винт/линейная направляющая
Винт (брэнд): NSK
Рельс (брэнд): THK
Пневматика (брэнд): Airtac, SMC
Безопасность (защита): защитные световые занавеси
Рамеры оборудования: Д2000мм*Ш1720мм*В1600мм
Вес станка (нетто): 3500 кг
Суммарная мощность: 5.5KW
Необходимая площадь для установки станка: 3000мм х 3000мм х 2500мм
Давление воздуха (требования): 0.7Mpa 0.05м3/мин, точка росы<30C, содержание масел<0.1мг/м, твердые частицы<1мкм
Электропитание (требования): 3 фазы 380V 50HZ 7.5KW диапазон флуктуации напряжения <5%
Сбор пыли (требования): 5HP, 3м3/мин 1500мм/ртутного столба
Температура в рабочем помещении: 22 +20C
Относительная влажность в помещении: 40-80%/RH
Требования для установки: бетонный пол, отклонение от плоской горизонтальной поверхности
не более 5мм и выдерживающий нагрузку 1.2 тонны/м2
Установка, сервисное обслуживание и техническая поддержка установки для сверления при поставке в Россию
обеспечиваются высококвалифицированными сотрудниками нашей компании и завода-изготовителя.
