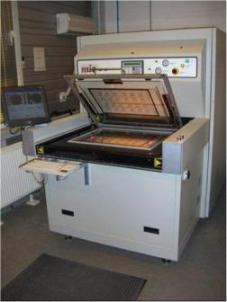

Экспонирующее устройство ExpoUnit K5/K8
Устройства экспонирования ExpoUnit K5/K8 c автоматическим
или ручным совмещением - это устройства общего назначения,
используемые для первичного экспонирования изображений
на фоторезист с фотошаблонов - на внутренние и внешние слои
печатных плат, а также для экспонирования жидкой паяльной маски.
Устройства ExpoUnit имеют гибкое управление и мощную систему охлаждения и могут экспонировать одновременно с двух сторон
и на очень большой площади.
Устройства имеют нижеследующие варианты:
- рамы из стекла - майларовой пленки
- рамы из стекла-стекла
- рамы автоматического совмещения с CCD-камерами
Эти возможности делают эти устройства чрезвычайно полезным инструментом для любого производителя печатных плат.
Основные характеристики
- максимальный размер заготовки: 610x760 мм (24x30") - стандартный, 660x810 мм (26x32' - опция
- сверхбыстрый вакуумный прижим
- система привода: с двойной цепью
- широкополосное освещение 2-мя ртутными лампами среднего давления
- лампы с настройкой интенсивности:
1) 3кВт, 5кВт (33 МВт/см2, 55 МВт/см2) - модель Expo-Unit K5
2) 3кВт, 5кВт и 8кВт (33 МВт/см2, 55 МВт/см2, 90 МВт/см2) - модель Expo-Unit K8
- PLC контроль и мониторинг за параметрами работы
- сохраняется до 10 профилей экспозиции
- элементы управления расположены эргономично для легкого доступа
- активные экраны от света и воздуха защищают оператора от воздействия УФ-энергии
и от дующего холодного воздуха во время работы машины
- две независимые системы автоматического кондиционирования воздуха для охлаждения ламп и рам
с датчиками для контроля внутренней температуры
- минимальная площадь для установки устройства
- механические, оптические и электрические компоненты машины сконструированы
для обеспечения легкого доступа при обслуживании
- конструкция соответствует международным стандартам (CE)
Технические характеристики
Тип машины: вертикальная система экспонирования с двумя вакуумными рамами, обеспечивающими
одновременное экспонирование заготовок с двух сторон
Область экспонирования: стандарт: 610 x 761 мм (24x 30'), опция: 660 x 810 мм (26 x 32')
Корпус: сварной, полностью из стали, с двумя скользящими дверями для более легкого доступа и с минимальной площадью для установки
Покрытие: снаружи - текстурная окраска, внутри - окраска, анодированное покрытие
Затворы:
- минимальное количество двигающихся частей
- шарикоподшипники 5/8'- для более плавной операции
- специально направленный поток воздуха, улучшенная муфта для воздуходува
- плавные воздушно приводные операции
- конструкция из алюминия и нержавеющей стали - препятствует коррозии
Рамы:
- 3-секундный вакуумный прижим для быстой работы
- высокая надежность
- мягкий старт/стоп/плавно работающий двойной цепной привод
Двигатель:
- DC привод
- система с двойным цепным приводом
Вакуумный насос: 1/4 PS безмасляный лопастной насос
Лампы:
- равномерное заливающее освещение с помощью двух ртутных ламп среднего давления
- доступны со спектральным выходом для работы в определенных приложениях
- рабочие уровни K5: 3кВт, 5кВт, интенсивность: 33МВт/см2, 55МВт/см2
- рабочие уровни K8: 3кВт, 5кВт, 8кВт, интенсивность: 33МВт/см2, 55МВт/см2, 90МВт/см2
- легкая замены рефлектора лампы
- наличие экранов от активного света для защиты оператора от воздействия УФ-энергии во время работы
Однородность: +10%
Управление:
- программируемая логика
- программируемая память
- десять предустановок экспозиции
- микропроцессор с управляющей логикой
- независимый выбор программы экспозиции и предустановок
- индикатор поломки лампы
Электрика:
- вертикальный монтаж обеспечивает легкий доступ
- компонент 'безопасный палец' для совершения операций
Охлаждение:
- две независимых системы автоматического кондиционирования воздуха для охлаждения ламп и рам с использованием внутренних
температурных датчиков
- датчик температуры рамы отслеживает и контролирует равномерную температуру по всему кадру рамы
- датчик температуры корпуса отслеживает и контролирует внутреннее охлаждение
- конденсор воздушного кондиционера спроектирован для монтажа внутри или снаружи здания
- имеется опция охлаждения воды внутри здания
- не требуется внутреннего водопровода
- наличие активных воздушных экранов для защиты оператора от последствий дующего прохладного воздуха во время работы машины
Воздушный кондиционер (стандарт):
- устройство Expo-Unit K5 / K8: компрессорная система 14 кВт-час
- модуль кондиционера может устанавливаться заказчиком
- установка испарителя и конденсора должна выполняться с должным сертификатом
- A/C технический персонал
Водная система охлаждения (опция):
- водная система охлаждения поставляется с водяной катушкой и электромагнитным клапаном
- для водной системы охлаждения покупатель должен уже иметь в здании систему охлаждения воды
- температура: 7°C
- расход: 30 л/мин
Габариты: ширина: 1360 мм (52,5'), высота: 1830 мм ( 72'), глубина: 2510 mm (99')
Вес: 1150 кг
Требования к электросети: под заказ
- 208 V / 230 V / 460 V, 3 ph, 60 Hz
- 220 V / 380 V / 415 V, 3 ph, 50 Hz
Сжатый воздух: 6 bar / 80 psi / 1 CFM
Воздушный кондиционер:
- габариты: ширина: 890 мм (35'), высота: 810 мм (32'), глубина: 890 мм (35')
- вес: 80-110 кг
- требования к электросети (под заказ):
208 V / 230 V / 460 V, 3 ph, 60 Hz
220 V / 380 V / 415 V, 3 ph, 50 Hz
Установка, сервисное обслуживание и техническая поддержка обеспечиваются высококвалифицированными специалистами нашей компании
и завода-изготовителя.
