Фототехническая пленка Agfa Idealine CPF


Фототехническая пленка последнего поколения
Agfa Idealine CPF Film - это УФ-чувствительная негативная пленка для контактных работ, предназначенная для изготовления высококачественных фотошаблонов высокой сложности. Фотопленка удовлетворяет различным требованиям, направленным на минимизацию электронных узлов (уменьшение ширины проводника и промежутка, увеличение количества слоев при производстве печатных плат). Пленка CPF может обрабатываться вне тёмной комнаты при ярком белом искусственном освещении. Толщина полиэстеровой основы: 0.178 мм (0.007').
Данная фотопленка используются для высококачественной работы в PCB промышленности, для картографических и индустриальных приложений с высокими требованиями к качеству изображения, сопротивляемости царапинам и размерной стабильности.
Пленка Idealine CPF имеет сложную структуру, обеспечиващую высокую стабильность линейных размеров при изменении относительной влажности, температуры, механических напряжений и старения.
Эмульсионный слой разработан на основе галогенида серебра с уменьшенным содержанием количества желатина. Эмульсия содержит специальные компоненты для улучшения скрытого изображения. Верхние защитные слои предохраняют фотошаблон от механических повреждений поверхности, что позволяет многократное копирование на резист. Фотошаблон может использоваться уже как рабочая копия.

Характеристики
* Превосходная точность линии
* Высокое разрешение
* Превосходная точность и прямолинейность края линии
* Хорошая размерная стабильность
* Широта экспозиции и широта проявления также дают точный контроль ширины линии
* Высокое сопротивление царапинам
* Хорошее визуальное различие между эмульсионной и обратной стороной пленки
* Плотная качественная и управляемая ширина линии
* Оптимальное поведение пленки при перемещении и вакуумировании
* Специальный защитный слой на обеих сторонах пленки, гарантирует однородное экспонирование при контакте, препятствуя возникновению колец Ньютона, и позволяет работать с короткими временами вакуумирования
* Устойчивая химия и низкое её потребление
* Спектральная чувствительность: UV - 355 нм
* Тепловой коэффицент линейного расширения: 0.0018% - обработанной, 0.0018% - необработанной.
* Коэффицент относительной влажности при линейном расширении на 1% RH: 0.0012% - обработанной, 0.0013% - необработанной.

Экспонирование
Перемещайте, осторожно чтобы не повредить пленку. Позаботьтесь, что бы листы пленки не двигались по поверхности друг друга. Не применяйте сильное местное давление на пленку. Избегайте пылевых загрязнений.
Материал должен предпочтительно экспонироваться мощным УФ-источником света типа Theimer TH 1007 с металлогалогенной лампой. Когда экспонирование проводится 1000 - ватной лампой TH 1007 при половине люминесцентной интенсивности и на расстоянии 85 см, время экспонирования - приблизительно 7 секунд.

Освещение рабочего помещения
Фотопленка CPF может быть обработана при белом свете с низкой-УФ яркостью. Пленка может быть подвергнута освещению помещения интенсивностью 300 люкс, не более 1 мин 30 сек. Температура и относительная влажность должны сохраниться в пределах строгого допуска, чтобы избежать размерных изменений. Если условия в рабочем помещении отличаются от комнаты хранения, пленке нужно дать акклиматизироваться перед использованием.

Обработка
Может быть обработана в проявочной машине: все типы проявочных процессоров RA (Rapid Access)
Проявители: Pdev, Vdev, D-IM
Время проявления: в AgfaLine 86 HT: 35 сек при 32oC или в Rapiline 72-3 HT: 30 сек при 35oC
Регенерация проявителя: 50% почернение - 250 мл/м.кв., на окисление - 2 л/сутки.
Фиксаж: PFix, Vfix, F-IM, G333c
Температура фиксирования: 35oС
Регенерация фиксажа (50% почернение): освежитель без электролиза фиксажа - 500 мл/м.кв., с электролизом фиксажа - 125 мл/м.кв.
Промывка: для оптимальной размерной стабильности - при 20oС

Размерная стабильность
Комбинация полиэстеровой основы с Idealine эмульсиями гарантирует максимальную размерную стабильность. Однако пленка будет удлиняться с увеличением температуры и/или относительной влажности в рабочем помещении. Пленка сожмется с уменьшением температуры и/или относительной влажности. Оптимальная настройка температуры сушилки в проявочном процессоре даст возможность Вам произвести фотошаблоны с правильными размерами. Характеристики пленки имеют некоторое влияние на размерную стабильность фотошаблона, но внимание нужно обратить на правильные рабочие условия использования пленки и оборудования.

Упаковка
Все пленки Idealine снабжены специальной упаковкой для оптимальной защиты в течение транспортирования и хранения. Упаковка от влажности, плотная для лучших результатов размерной стабильности. Сжимающаяся фольга защищает внутреннюю упаковку от пыли и царапин. Выбор упаковочных материалов был предпринят с учетом возможности переработки. Количество упаковочного материала уменьшено.

Хранение
Специальная упаковка обеспечивает защиту в течении всего периода хранения.
Необработанная фотографическая пленка имеет ограниченный срок годности. Нераскрытые коробки могут безопасно сохраниться до истечения даты, указанной на этикетке. Коробки пленки предпочтительно хранить горизонтально, при температуре 21oC и относительной влажности воздуха 50%. Температура и относительная влажность в комнате хранения должна поддерживаться в пределах строгих допусков, чтобы избежать размерных изменений. Удалите внешнюю упаковку и стягивающую фольгу перед перемещением пленки в комнату копирования. Избегайте пыли на участке копирования.

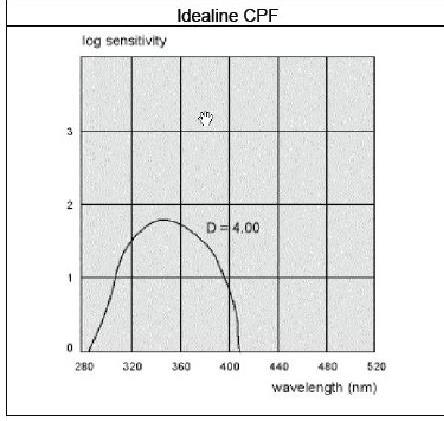

Кривая спектральной чувствительности

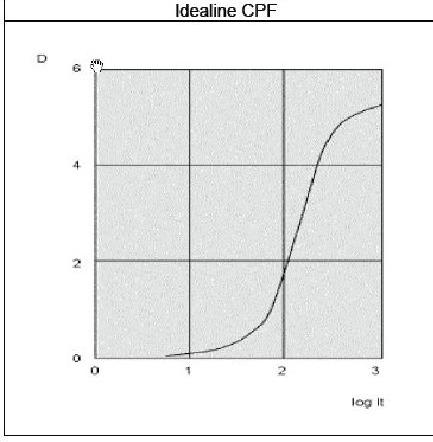

Характеристическая кривая



























Технические характеристики и процесс обработки
