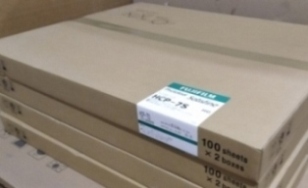

Fujifilm Plotter Film HG HCP-7S


Фототехническая пленка нового поколения HG HCP-7S является одной из пленок новой
системы HQ System компании Fujifilm.
Фотопленка Fujifilm Plotter Film HG HCP-7S используется для изготовления фотошаблонов
при производстве печатных плат.
Пленка предназначена:
1) для работы на фотоплоттерах, оборудованных, либо зеленым гелий-неоновым (He-Ne) лазером, либо аргоновым лазером, либо синим светодиодом (Blue LED),
2) для проекционных штриховых работ с фотокамерой в темной комнате,
3) для контактных работ с точечным источником.

Уникальная технология HQ System встроенного ускорителя в эмульсию фотопленки Fujifilm Plotter Film HG HCP-7S обеспечивает нижеследующие ее преимущества:
1) фототехническая пленка Fujifilm Plotter Film HG HCP-7S имеет чувствительность и контраст специально для работы как на фотоплоттерах (с зеленым He-Ne лазером, с аргоновым лазером, с синим светодиодом), так и для работы c проекционной фотокамерой, а также и для контактных работ,
2) HQ System обеспечивает высокое качество и устойчивые результаты,
3) эмульсия имеет минимальное матирование для устранения ложных сигналов AOI (AOI - автоматический оптический инспектор),
4) чтобы обеспечить постоянную электростатическую защиту, в подложку фотопленки вкраплены электропроводящие частицы новейшей разработки,
5) пленка HG HCP-7S имеет большую экспозиционную широту, что позволяет точно воспроизводить изображение, независимо
от вариаций экспозиции,
6) фототехническая пленка Fujifilm Plotter Film HG HCP-7S поглощает меньше ультрафиолета, что позволяет сократить время экспонирования фоторезиста,
7) коэффициент теплового линейного расширения как для необработанной, так и для обработанной фотопленки составляет
0.0010% на 10С,
8) коэффициент линейного расширения для влажности составляет 0,0011% на % RH - для необработанной фотопленки и
0,0010% на % RH - для обработанной фотопленки.

Список рекомендуемых фотоплоттеров:
Heidelberg: MW 800, MW 1550
CSI: Fire 9000
Dainippon Screen: RG 6500
EIE: 8000
Excellon: LPG 2001
Mania Barco (Gerber): Flat Bed 28
Lavenir: RPG Series, Pulsar 8000
Mivatec GmbH: Miva 1450, 16xx, 25xx, 26xx, 28xx, Turbo
Optronics: 2000
Orbotech: 5008, 5008 XP
Pentax: LPP-3677, LPP-3800


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Основа
Полиэстр, толщиной 0.175 мм.

Спектральная чувствительность
Ортохроматическая.

Безопасное освещение
Используйте темно-красный фильтр Fujifilm Safelight Glass SLG-No.6 (dark red) с лампочкой в 20 вт.
Держите пленку на расстоянии не ближе 1 м от источника безопасного света.

Хранение
Коробки с пленкой надо хранить на стеллажах, на ровной горизонтальной поверхности, в вентилируемом помещении при температуре от 20 до 250С и относительной влажности от 50 до 60%. Температура и относительная влажность в комнате хранения должны быть строго в указанных пределах, чтобы избежать изменений в размерности (усадки) листов пленки. Стеллажи должны находиться на расстоянии не менее метра от отопительных приборов и не менее 0,1 метра от пола. В помещении, где хранится пленка, не должны проникать вредные газы: сероводород, ацетилен, аммиак, окислы азота, пары ртути и т. п.

Стабильность линейных размеров
Стабильность линейных размеров зависит от изменений температуры, влажности и условий обработки пленки.

Коэффициент теплового линейного расширения
0,0010% на 10С - как для необработанной, так и для обработанной фотопленки

Коэффициент линейного расширения для влажности
0,0011% на % RH - для необработанной фотопленки, 0,0010% на % RH - для обработанной фотопленки

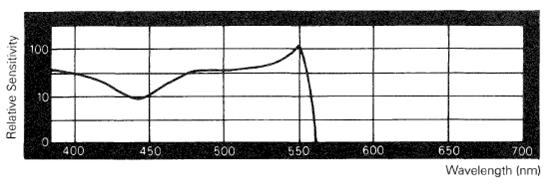

Кривая спектральной чувствительности

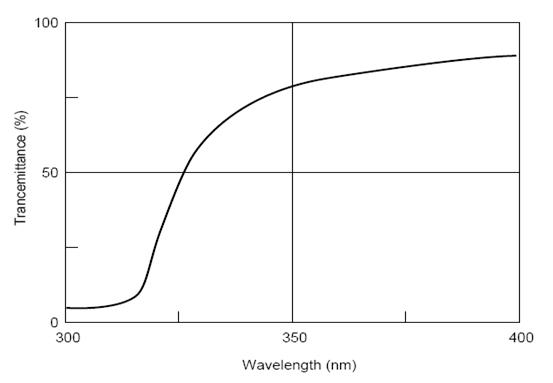

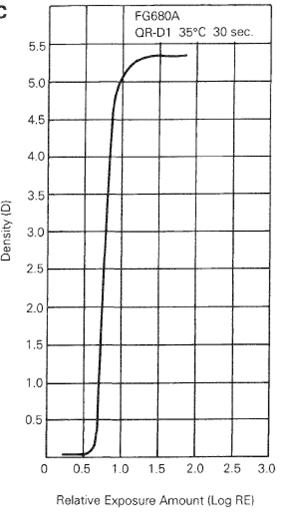

Характеристическая кривая _ _ _ _ _ _ _ _ _ _ Кривая проницаемости ультрафиолета






























ОСНОВНЫЕ ПАРАМЕТРЫ ОБРАБОТКИ:

Автоматическая обработка
Для автоматической проявки фотопленки Fujifilm Plotter Film HG HPB-7S используются различные проявочные машины (процессоры) типа RA ("Рапид Аксесс").
Для получения наиболее высокого качества и стабильных результатов фототехническую пленку HPB-7S рекомендуется обрабатывать:
в проявителе
Fujifilm QR-D1 Developer and Replenisher
и
в фиксаже Fujifilm UR-F1 Fixer and Replenisher.

Пропорции разбавления химикатов водой (химикат : вода)
* Проявитель QR-D1 - 1:3
* Проявитель HR-D1 - 1:2
* Пополнение проявителя QR-D1 - 1:2
* Фиксаж UR-F1 - 1:2
* Пополнение фиксажа UR-F1 - 1:2

Условия для обработки
* Обработка проявителем QR-D1 - 30 сек при температуре 32-35oC
* Обработка фиксажом UR-F1 - при температуре 25-35oC
* Промывка - проточной водой 5 л/мин при температуре 15-30oC
* Сушка - при температуре max 50o

Скорость подкрепления
Ниже указана стандартная скорость пополнения (подкрепления) в мл для проявителя и фиксажа на один лист фотопленки размером 508 х 610 мм.
* Пополнение проявителя QR-D1 - 100 мл на лист
* Пополнение фиксажа UR-F1 - 120 мл на лист

Стабильность в линейных размерах (безусадочность)
Вообще-то говоря тепло и вода могут вызвать изменения в размерах у предметов из любой субстанции, включая фотопленку. Поэтому темрература и относительная влажность в рабочей комнате, а также условия в проявочном процессоре, могут воздействовать на линейные размеры фотопленки.

Тепловой коэффициент линейного расширения:
0.0010% на один градус C - для необработанной и обработанной фотопленки

Коэффициент линейного расширения для относительной влажности:
0.0011% - на один процент относительной влажности - для необработанной фотопленки
0.0010% - на один процент относительной влажности - для обработанной фотопленки

Изменение размеров при обработке: зависит от условий сушки фотопленки
