Agfa Idealine HPF Film

Фототехническая пленка нового поколения
Agfa Idealine HPF Film предназначена для изготовления прозрачных фотошаблонов на фотоплоттерах c гелий-неоновым лазером (633 нм) или красным лазерным диодом (650-670 нм)
при производстве печатных плат, при выполнении высококачественных работ в радиотехнической промышленности, картографии и химической индустрии.
Эта пленка специально разработана для сверхмалого времени экспонирования (микросекунды)

Описание
Фотопленка Agfa Idealine HPF - панхроматическая высококонтрастная пленка с отличным качеством результатов и гарантированной четкостью линий.
Пленка разработана на основе галоидов серебра с использованием последней технологии.
Фотопленка имеет защитный слой, предохраняющий от повреждения поверхность фотошаблона.
Это позволяет многократно использовать фотошаблон при копировании.
Матированный слой со стороны основы обеспечивает быстрое вакуумное транспортное протягивание пленки через фотоплоттер.
Упаковка изготовлена с учетом требований "чистой комнаты".

Применение и область использования
Изготовление фотошаблонов при производстве печатных плат на фотоплоттерах следующих производителей:
First EIE RP ( серии 200, 300, 500, 700, 800, 1600)
Barco (BG 7300, Crescent Series, Silver Writer-800, Large Area Plotters)
Escher-Grad (Eguinox)
Lavinir (Pulsar 8000 SE, Pulsar K)
Orbotech (LP 7008, LP 9008)
Glaser (Galaxy 3000-4000, Conet 6000AF)
и другие.

Характеристики
- Высокая плотность изображения даже для самых мелких деталей изображения.
- Высокий контраст.
- Полиэфирная основа толщиной 0.18 мм с высокой поверхностной стабильностью.
- Высокая чистота РЕТ основы.
- Возможность прорисовки микронных линий/зазоров (~ 8 / 8 мкм).
- Стабильное качество эмульсии и возможность контроля ширины линии.
- Превосходная стабильность размеров благодаря одностороннему покрытию желатином.
- Улучшенная резкость и прямой край линии.
- Широкий диапазон при экспонировании и проявлении также позволяют контролировать точность ширины линии.
- Устойчивость к химикатам и низкий расход / затраты.
- Высокая твердость по Мосу (устойчивость к истиранию).
- Оптимальное поведение при подаче / транспортировке и при воздействии вакуума.
- Коэффицент линейного теплового расширения: 0.0018% на 1^oC - для обработанной и необработанной фотопленки.
- Коэффицент линейного расширения для отосительной влажности: 0.0010% на 1% RH - для обработанной и необработанной фотопленки.
- Диапазон изменения размеров при обработке, зависит от условий сушки. Температура сушки: 35⁰C.

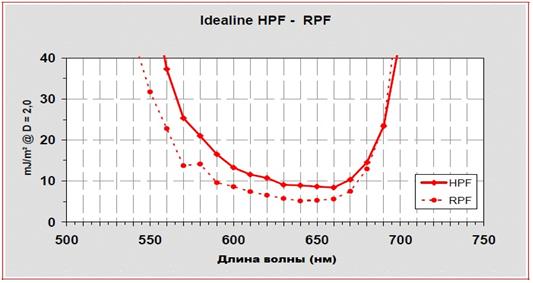

Кривая спектральной чувствительности

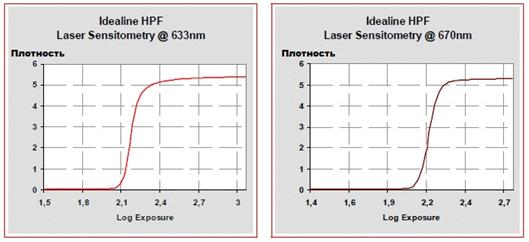

Характеристические кривые















Стабильность линейных размеров
Сочетание полиэфирной основы с эмульсиями Idealine обеспечивают максимальную стабильность размеров. Обратите внимание, что пленка вытягивается при повышении температуры или относительной влажности в рабочем помещении. При понижении температуры и относительной влажности будет иметь место её усадка. Оптимальная настройка температуры сушки в установке проявления (процессоре) обеспечит получение фотошаблонов корректных (правильных) размеров.
Коэффицент линейного теплового расширения: 0.0018% на 1^oC - для обработанной и необработанной фотопленки.
Коэффицент линейного расширения для отосительной влажности: 0.0010% на 1% RH - для обработанной и необработанной фотопленки.


Хранение
Необработанная фотопленка имеет ограниченный срок хранения. Невскрытые коробки могут храниться при соблюдении условий до наступления даты, указанной на упаковке. Коробки с пленкой должны храниться на плоской поверхности при температуре 21°С и относительной влажности воздуха 50%.
Температура и относительная влажность при хранении должна соблюдаться в пределах допусков во избежание нарушения стабильности размеров.
Удалите внешнюю упаковку и термоусадочную фольгу, прежде чем поместить пленку в комнату с плоттером во избежание попадания на него пыли.

Условия в рабочей комнате
Фотопленка Idealine HPF должна обрабатываться при зелено-голубом неактиничном освещении, например, можно использовать фильтр EncapSulite T20/ND. 75.
Температура и относительная влажность должны поддерживаться в строгом соответствии с допустимыми значениями для сохранения стабильности размеров. Условия рабочего помещения отличаются от условий хранения, поэтому при перемещении из одного помещения в другое требуется определенное время для акклиматизации.

Экспонирование
Пленка упакована эмульсионной стороной вверх. Эмульсионная сторона светлее, чем задняя сторона при соответствующем освещении.
Обработка должна выполняться аккуратно во избежание повреждения фотоплоттера. Убедитесь, что листы пленки не соскальзывают друг с друга. Избегайте воздействия высокого точечного давления на пленку. Избегайте попадания пыли.
Четко следуйте инструкциям по использованию, которые поставляются изготовителем фотоплоттера. Избегайте попадания прямого света при работе фотоплоттера.
Вариативность процесса экспонирования зависит от типа используемого фотоплоттера и проявочного процессора. Желательно выполнить тестовую проверку правильности ширины линии и для получения лучшей резкости линии с Dmax.

Проявка
Проявители: Pdev, Vdev, D-IM или др.
Время проявления: 30-35 сек.
Температура проявления: 32-35⁰C.
Обновление (регенерация) проявителя:
- при 50% почернения (наполненности рисунка) - 250 мл/м² + 2л в 24 часа против окислительных процессов в растворе.
Фиксаж (закрепитель): Pfix или др.
Обновление (регенерация) фиксажа:
- при 50% почернения (наполненности рисунка) - 500 мл/м² или 125 мл/м² (с процессом электролиза раствора в ванне).
Промывка: выполняется водой при 20°С для достижения оптимальной стабильности линейных размеров.

Упаковка

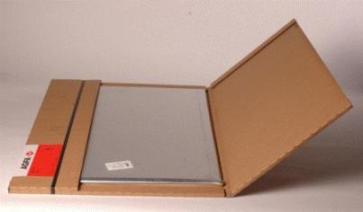

Все фотопленки Agfa Idealine поставляются в специальной упаковке для обеспечения оптимальной защиты в процессе транспортирования и хранения. Для обеспечения превосходной стабильности размеров упаковка защищает содержимое от воздействия влаги. Термоусадочная фольга защищает упаковку от попадания пыли и от царапания. При выборе упаковочного материала также учитывалась возможность его переработки. Количество упаковочного материала снижено.
