Фототехническая пленка Huaguang RP-7 PCB Film используется для изготовления фотошаблонов
при производстве печатных плат. Она предназначены для фотоплоттеров с гелий-неоновым лазером
(с длиной волны 633 нм) или с красным лазерным диодом (с длиной волны 630-670 нм).
Фотопленка Huaguang RP-7 имеет хорошую безусадочность, среднюю чувствительность, большую адаптивность к различным проявителям, а также хорошую воспроизводимость линий и отличные высокотемпературные характеристики для проявочного процесса Рапид Аксесс (RA).

Основные характеристики:
- толщина полиэстерной основы 180 мкм (0.18 мм)
- отличная размерная стабильность основы
- высокая контрастность
- высокое разрешение
- малая нижняя вуаль
- высокая плотность изображения
- хорошая воспроизводимость линий высокой четкости
- отличные антистатика и антипыльность
- проявочный процесс RA (Рапид Аксесс )
- имеет быстрое время обработки - около 25 секунд
- режим работы - в темной комнате

Работа с пленкой и безопасное освещение:
Упаковку с фотопленкой следует открывать и работать с ней в полной темноте или при темно-зеленом светофильтре (500-520 нм) на расстоянии не менее, чем 1.5 метра от него, в то же время избегая прямых солнечных лучей.
Неиспользуемую после распаковки пленку следует убрать в тот же самый оригинальный упаковочный материал.
С фотопленкой следует обращаться с осторожностью, избегать трения, складывания, избегать попадания
на нее масла, отпечатков пальцев а также избегать других факторов, могущих нанести вред фотопленке.

Экспонирование:
Величина экспонирования определяется исходя их характеристик фотоплоттера и условий проявочного процесса. Оптимальная величина экспонирования должна быть основана на величинах экспозиции различных типов фотоплоттеров через различные лабораторные тесты, чтобы получить наилучшую величину экспозиции. Так как время проявки и температуры также имеют большое влияние на качество изображения, поэтому, когда происходит корректировка экспозиции фотоплоттера, также надо производить тонкую настройку соответствующей температуры и времени проявления, чтобы обеспечить получение изображений высокого качества при определенной заланной величине экспозиции. Фотопленку RP-7 следует проявлять как можно скорее после экспонирования.

Размерная стабильность (безусадочность):
Это имеет отношение ко всем светочувствительным материалам из-за изменения влажности и температуры окружающей среды. Также имеет место изменение размеров пленки после промывки и ее сушки и старения. Фотопленка RP-7 использует толщину полиэстерной основы в 0.18 мм. В процессе изменения внешней температуры и влажности, фотопленка будет иметь определенные изменения в направлениях длины и ширины.
Коэффициенты размерной стабильности (безусадочности):
A) коффициент теплового расширения: 0.00016%
B) коэффициент относительной влажности: 0.001% RH

Краткое руководство для работы с пленкой:
- для экспонирования используйте лазер 633 нм, используйте указанную серию проявителей HG-2000,
_температура проявки 30-35⁰C.
- время проявки: 30 секунд (25-40 сек). Время проявки может регулироваться на основании требований
_максимальной плотности.
- наилучшая температура сушки фотопленки: 40-50⁰C.
- для фотопленки Huaguang RP-7 рекомендуется использовать проявитель Huaguang HG-2000 или HG-963.
_Также могут использоваться и другие проявители.

Хранение:
Храните пленку в сухом прохладном месте.
Температура хранения должна быть не выше 20⁰C, относительная влажность воздуха - не более 65%.
Более высокая температура хранения будет сокращать срок годности фотопленки, также увеличивается усадка пленки и т. д.
Избегайте эрозии радиоактивных и других опасных веществ.

Срок хранения: 24 месяца

Стандарт: HG / T2172-2003

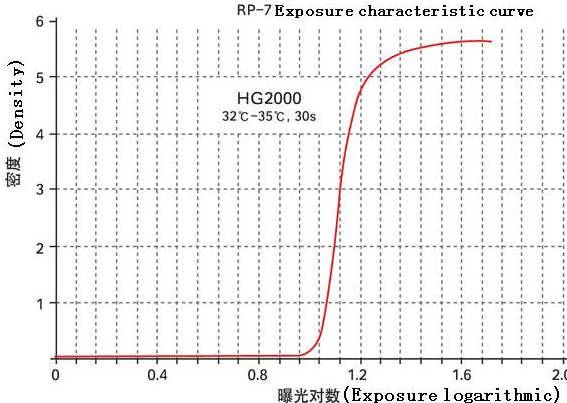

Логарифмическая кривая:
