Agfa Idealine SPF Film

Фототехническая пленка нового поколения
Agfa Idealine SPF Film представляет собой 'штриховую' фотопленку, чувствительную
к красному свету. Она предназначена для изготовления прозрачных фотошаблонов на фотоплоттерах c гелий-неоновым лазером (633 нм) или красным лазерным диодом (650-670 нм)
при производстве печатных плат, для выполнении высококачественных работ в радиотехнической промышленности, картографии и химической индустрии.
Эта пленка специально разработана для сверхмалого времени экспонирования (микросекунды).
Толщина полиэфирной основы: 0,18 мм.

Описание
Фотопленка Agfa Idealine SPF - панхроматическая высококонтрастная пленка с отличным качеством результатов и гарантированной четкостью линий.
Пленка разработана на основе галоидов серебра с использованием последней технологии.
Фотопленка имеет защитный слой, предохраняющий от повреждения поверхность фотошаблона.
Это позволяет многократно использовать фотошаблон при копировании.
Матированный слой со стороны основы обеспечивает быстрое вакуумное транспортное протягивание пленки через фотоплоттер.
Упаковка изготовлена с учетом требований "чистой комнаты".

Применение и область использования
Изготовление фотошаблонов при производстве печатных плат на фотоплоттерах следующих производителей:
First EIE RP ( серии 200, 300, 500, 700, 800, 1600)
Barco (BG 7300, Crescent Series, Silver Writer-800, Large Area Plotters)
Escher-Grad (Eguinox)
Lavinir (Pulsar 8000 SE, Pulsar K)
Orbotech (LP 7008, LP 9008)
Glaser (Galaxy 3000-4000, Conet 6000AF)
и другие.

Основные характеристики
- Стабильное качество
- Хорошая стабильность размеров
- Очень ровный край линии
- Удобная широта экспозиция и проявки обеспечивает точное управление шириной линии
- Стабильная химия и ее низкое потребление
- Высокая устойчивость к царапинам
- Отличная производительность в фотоплоттерах и в принтерах для работы с резистом
- Прозрачная и чистая полиэфирная основа

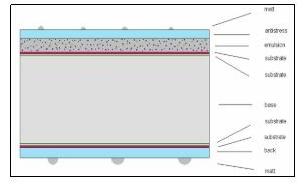

Структура фотопленки











Данные, полученные с помощью лазерной сенситометрии при 633 и 670 нм
D-min: 0.03 - 0.04
D-max: 4.90 - 5.15
Gradient (D 0.1 - 0.5) : 2.2 - 2.6
Gradient (D 1.0 - 3.0) : 10 - 12

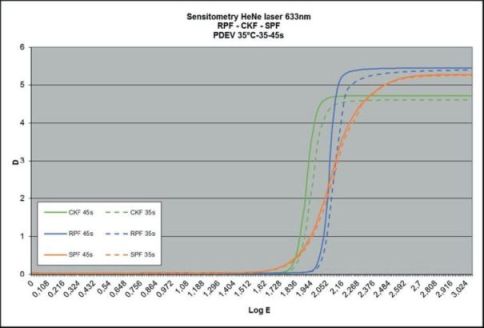

Характеристические кривые




















Стабильность линейных размеров
Сочетание полиэфирной основы с эмульсиями Idealine обеспечивают максимальную стабильность размеров. Обратите внимание, что пленка растягивается при повышении температуры или относительной влажности в рабочем помещении. При понижении температуры и относительной влажности будет иметь место её усадка. Оптимальная настройка температуры сушки в проявочной машине (процессоре) обеспечит получение фотошаблонов корректных (правильных) размеров.
Характеристики пленки оказывают некоторое влияние на стабильность размеров фотошаблонов.
Коэффицент линейного теплового расширения: 0.0018% на 1^oC - для обработанной и необработанной фотопленки.
Коэффицент линейного расширения для отосительной влажности: 0.0013% на 1% RH - для обработанной и 0.0014% на 1% RH - для необработанной фотопленки.

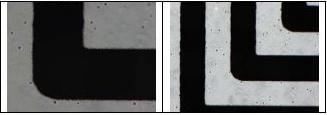

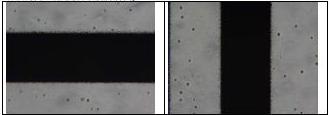

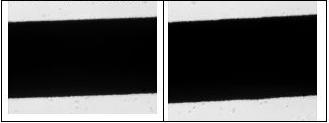

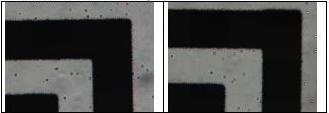

Качество изображения, полученное на различных фотоплоттерах
Линии толщиной в 100 мкм на фотоплоттере Eastcom при 8000 dpi







Линии толщиной в 100 мкм на фотоплоттере First EIE RP312 при 6000 dpi







Линии толщиной в 75 мкм на фотоплоттере ManiaBarco SW8850 при 5080 dpi







Линии толщиной в 150 мкм на фотоплоттере Orbotech LP7008 при 8000 dpi








Хранение
Необработанная фотопленка имеет ограниченный срок хранения. Невскрытые коробки можно безопасно хранить при соблюдении условий хранения до наступления срока годности, указанного на этикетке. Коробки
с пленкой должны храниться на плоской поверхности при температуре 21°С и относительной влажности воздуха 50%.
Температура и относительная влажность при хранении должна соблюдаться в строгих пределах допусков
во избежание нарушения стабильности размеров.
Удалите внешнюю упаковку и термоусадочную фольгу, прежде чем отнести пленку в комнату с фотоплоттером во избежание попадания на него пыли.

Производственные рекомендации
Освещение рабочей комнаты
Безопасный свет: голубой (сине-зеленый), например, получаемый через фильтр Encapsulate T20/ND.75.
Температура и относительная влажность должны поддерживаться в пределах строгих допусков, чтобы избежать изменения линейных размеров пленки. Если условия в рабочей комнате отличаются от условий хранения, пленке следует дать время акклиматизироваться перед использованием.
Экспонирование
Действуйте осторожно, чтобы не повредить пленку при ее загрузке в фотоплоттер. Пленка упакована эмульсионной стороной вверх. Эмульсионная сторона светлее, чем задняя сторона при соответствующем освещении.
Обработка должна выполняться аккуратно во избежание повреждения фотоплоттера. Следите за тем, чтобы листы пленки не скользили друг по другу. Избегайте воздействия высокого точечного давления на пленку. Избегайте попадания пыли.
Четко следуйте инструкциям по эксплуатации, которые поставляются изготовителем фотоплоттера. Избегайте попадания случайного света во время процесса экспонирования фотопленки.
Правильная экспозиция будет варьироваться в зависимости от типа фотоплоттера и используемого проявочного процессора. Желательно выполнить тестовую проверку, чтобы определить корректную ширину линии и наилучшую четкость края линии с максимально возможным Dmax.
Обработка
Фотопленка Agfa Idealine SPF может обрабатываться в проявочных машинах типа RA (Rapid Access).
Проявители: Idealine Pdev или эквивалентный, типа 'hybrid' или RA (Rapid Access)
Время проявления: 30 сек.
Температура проявления: 35⁰C.
Пополнение (регенерация) проявителя:
- при 50% почернения (наполненности рисунка) - 250 мл/м² + 2л в 24 часа против окислительных процессов в растворе.
Фиксаж (закрепитель): Idealine Pfix или эквивалентный, типа 'rapid fixer' при 30 - 33⁰C
Пополнение (регенерация) фиксажа:
- при 50% почернения (наполненности рисунка) - 500 мл/м² (без электролиза) или 125 мл/м² (с процессом электролиза раствора в ванне).
Промывка: выполняется водой при 20°С для достижения оптимальной стабильности линейных размеров.

Упаковка
Все фотопленки Agfa Idealine поставляются в специальной упаковке для обеспечения оптимальной защиты в процессе транспортирования и хранения. Для обеспечения превосходной стабильности размеров упаковка защищает содержимое от воздействия влаги. Термоусадочная фольга защищает упаковку от попадания пыли и от царапания. При выборе упаковочного материала также учитывалась возможность его переработки. Количество упаковочного материала снижено.
