Материал Ohmega для многослойных печатных плат



Более 35 лет материал для создания встроенных резисторов OhmegaPlyR демонстрирует абсолютную надежность в миллиардах печатных плат и в триллионах часов работы компонентов.

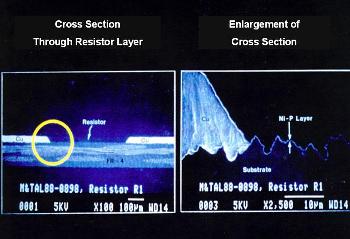

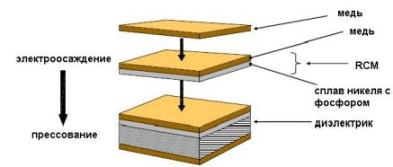

Материал OhmegaPlyR является металлическим сплавом никеля содержащим фосфор (NiP). Этот сплав электроосаждается на матовую сторону медной фольги. Комбинация тонкой пленки сплава и медной фольги называется OhmegaPlyR RCM (Resistor-Conductor Material).
OhmegaPlyR RCM наносится на диэлектрик (как любая другая медная фольга) и субтрактивно обрабатывается для получения медных проводников и планарных резисторов. Благодаря тому, что это тонкопленочный материал, он может встраиваться между слоями без увеличения толщины платы и не занимая площадь на внешнем слое.

OhmegaPlyR доступен также в форме ламинатов от различных сторонних производителей. В качестве диэлектрика может выступать FR-4, Полиимид, ПТФЭ. Например, OhmegaPlyR нанесенный на Тефлон или другие высокочастотные материалы доступен напрямую от фирмы Arlon.
