Фотоплоттер WD8330

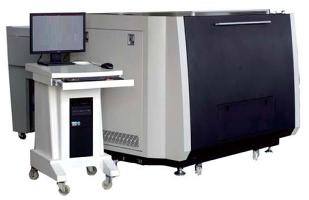

Лазерный плоттер WD8330 компании WIDE разработан для создания фотошаблонов, предназначенных для изготовления печатных плат.
Пленка автоматически загружается из лотка и наматывается на барабан, на котором она удерживается за счет вакуума.
Рисунок формируется 64-х лучевым полупроводниковым лазером с длиной волны 650 нм.
По окончании процесса формирования рисунка фотошаблон автоматически загружается в пристыкованную автоматическую проявочную машину.
По окончании процесса проявки оператор забирает готовый фотошаблон из лотка проявочной машины.
В отличии от предыдущих моделей фотоплоттеров, в которых для перемещения оптической платформы и позиционирования используется ШВП,
в данной модели применяется линейный двигатель.
Для изготовления фотошаблонов могут применяются пленки фирм Agfa, Kodak, Fuji.
В комплект поставки входит вакуумный насос, комплект ЗИП, персональный компьютер с программным обеспечением для работы на фотоплоттере
и монитор.
Основные особенности
- высокая точность
- разнообразное управление шаблоном параметров
- уникальный алгоритм калибровки координат
- высокоточная система управления сканированием
- лазерное экспонирование обеспечивается равномерной магнитной левитацией с приводом от двигателя
- перемещение оптической платформы с помощью линейного двигателя
- однородность ширины линии обеспечивает система автоматического регулирования постоянной температуры лазера
- автоматический режим работы
- однородная ширина линии до 25 мкм и зазора до 25 мкм
- высокое разрешение 9000/12000/18000 dpi
- высокая скорости отрисовки шаблона ~ 6 мин при разрешении 9000dpi
- лоток на 50 пленок
- автоматическая загрузка и выгрузка до 50 пленок
- удобный и простой интерфейс
- специально разработан для печатных плат, ЖК-дисплеев, прецизионной печати и т. д.
- простота в работе и обслуживании
Основные технические характеристики
Формат пленки: max: 762х610мм (30х24'), min: 610x508мм (24x20'), X: 762мм, 711.2мм, 660мм, 610мм, Y: 610мм, 558мм, 508мм
Тип фотоплёнки: Kodak, Fujifilm, Agfa
Перенос изображения: внешний барабан, 32-лучевое сканирование, полупроводниковый красный лазер с длиной волны 650 нм
Толщина пленки: 0.18 мм
Длина волны лазера: 650 нм
Количество лучей лазера: 64
Разрешение: 9000, 12000, 18000 dpi
Точность совмещения: +<10 мкм
Минимальная ширина линия/зазор: 25/25 мкм
Емкость лотка для фотопленки: до 50 листов
Скорость формирования изображения: max: 6 мин 42 сек (9000dpi), 9 мин (12000dpi), 13 мин 30 сек (18000dpi)
Формат входных данных: Gerber
Электропитание: 220В +2%, 50Гц, 4А
Условия эксплуатации: температура 22-25oС, относительная влажность 55-63%)
Габариты (ДхШхВ): фотоплоттер: 1750х1400х1300 мм
Вес: фотоплоттер: 600 кг
Проявочная машина P-660F
Установка, сервисное обслуживание и техническая поддержка обеспечиваются высококвалифицированными специалистами нашей компании
и завода-изготовителя.
