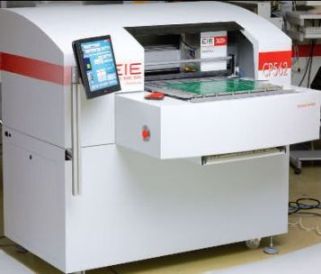

Принтер предназначен для прямой печати текста или маркировки,
а также для прямого нанесения травильного резиста на печатную плату.
Управление процессом происходит с помощью современной электронной технологии и позволяет распылять капли чернил из каждой форсунки
с очень высокой точностью.
При очень высокой скорости печати обеспечивается малый расход чернил
и оптимальное сцепление с большинством типов паяльных масок.

В печатающей головке IMH512 может использоваться несколько типов чернил:
1) Маркировочные чернила c УФ- или термическим отверждением. Чернила предназначены для струйной печати и используются для нанесения маркировки на печатную плату.
Могут быть белого, желтого и черного цвета.
2) Специальные чернила в качестве резиста для травления.
Представляют собой травильный УФ-отверждаемый резист для кислого травления. Резист удаляется в растворе щелочи (без изменения технологического процесса).
Отлично подходит для печати по меди.
Многократные интенсивные тестовые испытания показали хорошую четкость, плотность и контраст результатов печати
всего за один проход.

Основные параметры оборудования
* Динамическая компенсация деформации заготовки
* Высокое качество печати (линии толщиной до 75 мкм)
* Безопасное и быстрое выполнение калибровки и корректировки или исправление ошибок по мере необходимости.

* Высокая скорость
* Занимает мало места
* Очень короткое время настройки и запуска
* Прост в работе
* Программное обеспечение для печати серийных номеров и штрих-кодов

Характеристики оборудования

Печатающее устройство
Максимальный размер заготовки и области печати: 660х610 мм (26х24")
Толщина заготовки: от 0.1 до 5 мм (от 0.004" до 0.17")
Вид субстрата: большинство используемых видов защитных паяльных масок
Закрепление заготовки: при помощи вакуума для гибких схем (опция) / с помощью прижимных роликов (First EIE Clamping System)
Печатающая головка: First EIE IMH512

Маркировочные чернила
Тип чернил: УФ или термически отверждаемые (Agfa, Markem, ABQ и др.)

Травильный резист
Тип чернил-резиста: УФ отверждаемые, кислого травления (Agfa DiPaMat Legend ER ink и др.)

Система УФ закрепления
Мгновенное УФ отверждение жидких чернил или травильного резиста

Встроенный RIP
Входной формат данных: RS274D, RS274X, EIE RPL и DPF
Опционные входные форматы: TIFF, PACKBITS, Image 5000, ODB++, через ПО других производителей: HPGL, DXF
Входные форматы через ПО других производителей: HPGL, DXF
Совместимая сеть: NetBEUI, TCP-IP

Пользовательский интерфейс
На базе Windows, включая First EIE MPS и Менеджер очереди печати (Print Queue Manager Software)

Мастер установки
Для легкой калибровки и настройки оборудования

Выравнивание и регистрация заготовки
Вручную с помощью штифтов
Полностью автоматизированная установка и регистрация заготовки с использованием бортовой CCD камеры и автоматизированного вращения стола

Динамическая компенсация деформации заготовки
Зазор между печатающей головкой и заготовкой сохраняется постоянным с помощью автоматики

Подъемный элеваторный стол
Автоматически регулируется в зависимости от размера заготовки до 610 х 550 мм (24" x 21.5")

Крепление для гибких схем (опция)
Вакуум

Динамическое нанесение серийных данных (опция)
Серийные номера, время, штрих-коды 1D, 2D (QR-код, DataMatrix и т.д.) по карте нанесения D-code

Режимы печати
Высокое качество (HQ): минимальная толщина линии: 75 мкм
Стандарт: минимальная толщина линии: 100 мкм
Высокая скорость: минимальная толщина линии: 100 мкм

Скорость печати (для размера изображения 20 х 16")
От 30 до 78 секунд в зависимости от типа чернил и режима печати

Суммарная точность
+/- 30 мкм (+/- 1.2 mil)

Повторяемость
+/- 10 мкм (+/- 0.3 mil) (стандартное разрешение)

Рабочие условия в помещении
Температура: 23 +/- 5^o C
Относительная влажность: 50% +/- 10%
Электропитание: 230 VAC +/- 10% 1400 W
Сжатый воздух: минимум 4 bars, 56 л/мин (60 psi, 2 cfm)

Габариты и вес
Ширина х Длина х Высота: 1580 х 1830 х 1414 мм (62.2" x 72" x 55.7")
Вес: 850 кг (1873 lbs)

Установка, сервисное обслуживание и техническая поддержка обеспечиваются высококвалифицированными специалистами нашей компании и завода-изготовителя.
