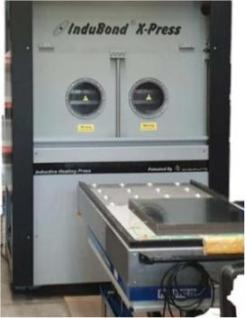

Компания InduBond представляет технологию X-Press - новый способ прессования многослойных печатных плат (МПП) с использованием индуктивной энергии для нагрева и принудительного воздуха для охлаждения многослойных сборок.
Использование технологии индукционного нагрева позволяет обеспечить точную подачу энергии для отверждения смол без тепловых задержек в любом направлении стопки (направление X, Y и Z).
Оптимальное управление нагревом каждого слоя МПП обеспечивается за счет индуктивного нагрева каждого сепаратора из нержавеющей стали. В процессе нагрева используется система обратной связи с замкнутым контуром, обеспечивающая абсолютное совпадение между запланированным и фактическим.
Холодный цикл также выполняется в той же камере с помощью принудительного воздуха, при контроле скорости воздушного потока и температуры воды. Охлаждение осуществляется принудительным воздухом, в то время как давление все еще прикладывается и контролируется на протяжении всего цикла охлаждения, чтобы обеспечить хорошее, плоское прилегание слоев МПП друг к другу.
Равномерный нагрев и охлаждение всех слоев МПП в стопке до одной и той же температуры-все в одно и то же время.
Абсолютный контроль температуры, давления и вакуума во времени на протяжении всего цикла прессования.
Высокое равномерное гидравлическое давление до 75 кг /см².
Высокий уровень вакуума благодаря особой конструкции с одной рамой и долговечному уплотнению.
Высокая температурная способность до 450^oC.
Модульная концепция и очень компактный дизайн.
Потребление энергии сведено к минимуму.
Рабочее пространство сэкономлено.

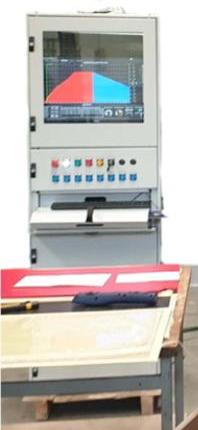

Пользовательский интерфейс обеспечивает полный контроль над каждым аспектом цикла прессования.

Краткое описание:

- Технология InduBond X-Press в общих чертах представляет собой систему прессования, которая использует иной, отличный от стандартных методов, способ получения необходимого тепла для отверждения композитов.
- Новизна технологии X-Press заключается в том, что необходимая 'тепловая' энергия вырабатывается только на прессуемом материале
с помощью технологии индукционного нагрева, в частности, на каждом слое прессуемой стопки одновременно, с одинаковой величиной температуры, без какой-либо задержки из-за теплопроводности.
- Проще говоря, это означает, что нагрев происходит с идеальной равномерностью во всех направлениях (X/Y/Z) 'сшиваемой' стопки.
В результате все слои ламинатов внутри 'сшивки' получают одинаковый температурный профиль в одно и то же время БЕЗ задержек.
- Поскольку тепло выделяется только на слоях изготавливаемого пакета из ламинатов, технология InduBond X-Press позволяет равномерно достигать высоких температур с очень высокой скоростью и высокой энергоэффективностью, в реальной чистой 'зеленой'
системе с минимальными требованиями к площади помещения.
- Таким образом, прессуемые материалы мгновенно получают энергию согласно функции от времени 'Тепловой профиль' по всей поверхности каждого слоя 'сшиваемой' стопки без тепловой инерции.
