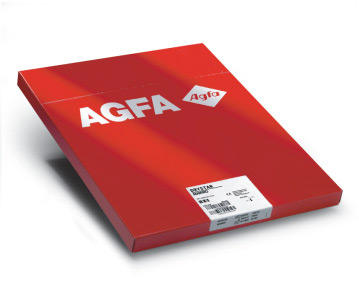

Радиографическая техническая пленка AGFA

Радиографическая пленка Agfa NDT (Agfa Structurix) занимает лидирующее положение на мировом рынке по промышленному использованию и позволяет получать высококачественные и стабильно воспроизводимые снимки. Пленка имеет широкие возможности и позволяет точное воспроизведение независимо от условий воздействия. Технология "Split Antistress Layer' и защитные слои позволяют защитить фотографическую эмульсию от истирания, сгибов и царапин. Пленка имеет хорошую адгезию и высокую стойкостью к давлению. Указанные преимущества пленки Agfa NDT достигаются производителем благодаря использованию новейших технологий и совершенствования системы управления качеством.

Радиографическая пленка Agfa NDT отличается широким разнообразием видов упаковки и большим количеством форматов.

AGFA NDT	Назначение
D4	Для контроля литых деталей, сварных швов.
D5	Для контроля литых деталей, сварных швов.
D7	Для контроля композиционных материалов, литых деталей и сварных швов.
D8	Для контроля бетонных и тяжелых конструкций, литых деталей.
F8	Для контроля бетонных и прочих тяжёлых конструкций, а также для микрофокусной технологии, за счёт низкого уровня излучения.

Основные фотографические характеристики пленки AGFA NDT

Тип пленки	Чувствительность R1	Коэффициент контрастности, G средний	Коэффициент контрастности, G D=2	Коэффициент контрастности, G D=4	Фактор гранулярности, сигма D	Отношение сигнал/шум, G Ds/
D2	1-3	6,0	5,2	9,1	0,014	371
D3	2-4	5,5	4,7	8,6	0,016	294
D4	4-5	5,4	4,6	7,6	0,02	232
D5	6-7	5,4	4,4	7,6	0,026	169
D7	10-12	5,4	4,4	7,6	0,031	142
D8	16-20	4,6	4,1	6,0	0,035	115
F8+RCF	60-400	4,3	-	-	-	-
F8+NDT1200	600-1200	3,3	-	-	-	-

Соответствие европейским и американским стандартам

Тип пленки	EN 584-1	ISO 11699-1	ASTM E 1815-96
D2	C1	T1	спец.
D3	C2	T1	I
D4	C3	T2	I
D5	C4	T2	I
D7	C5	T3	II
D8	C6	T4	III

Виды упаковок

Вид упаковки	Формат, см	Тип пленки
NIF Листы пленки в светонепроницаемом общем конверте без прокладок, упаковка - 100 листов	30 x 40	D4, D5, D7
	30 x 40	F8
	30 x 40	D8
	24 x 30	D4, D5, D7
FW Листы пленки между листами бумаги, упаковка - 100 листов	6 x 24	D7
	6 x 48	D5, D7
	10 x 24	D4, D5, D7
	10 x 40	D4, D5, D7, D8
	10 x 48	D2, D4, D5, D7, D8
	10 x 72	D5, D7
	15 x 40	D4, D7
	18 x 24	D4, D7
	24 x 30	D4, D7
	30 x 40	D2, D3, D4, D5, D7, D8
Pb VacuPac Листы пленки между свинцовыми экранами толщиной 0,027мм, запаянные вакуумным способом в пластиковые пакеты, непроницаемые для света, воздуха и влаги, упаковка - 100 листов	6 x 24	D4, D5, D7
	6 x 40	D7
	9 x 12	D4, D7
	10 x 24	D4, D5, D7
	10 x 40	D4, D7
	10 x 48	D4, D5, D7
	30 x 40	D4, D5, D7
Pb ETE Листы пленки со свинцовыми экранами толщиной 0,027мм в светонепроницаемых пакетах, вскрываемых с помощью ниток, вклеенных вдоль краев пакетов, упаковка - 100 листов	10 x 72	D7
	15 x 40	D7
	18 x 24	D7
	24 x 30	D7
Pb Rollpac Пленка в рулоне со свинцовым экраном толщиной 0,027мм в упаковке, непроницаемой для света влаги и масел, упаковка - 1 рулон	35 мм x 90 м	D4
	60 мм x 90 м	D4, D7
	70 мм x 90 м	D7
	70 мм x 90 м	D4
	100 мм x 90 м	D4, D7
DW RPAC Пленка в рулоне, в упаковке непроницаемой для света, влаги и масла, упаковка - 1 рулон	35 мм x 90 м	D7
	60 мм x 90 м	D7
	70 мм x 90 м	D4, D7
	100 мм x 90 м	D4, D7

Условия хранения
Коробки с пленкой должны храниться на ребре вдали от химреактивов,
оптимальная температура хранения t = 4-24^oС; относительная влажность 50-60%; радиоактивный фон <90 nGy/h.
При условии правильного хранения фирма-изготовитель гарантирует сохранность продукции не менее 1,5 лет.

Срок годности продукции Agfa NDT указывается на упаковках.

Освещение при химико-фотографической обработке
Химико-фотографическая обработка радиографических пленок должна осуществляться в условиях неактиничного освещения, >520 нм:
оливково-зеленый светофильтр (Agfa G7) или красный светофильтр (Agfa R1) или
светодиодное освещение 590/660 нм.
