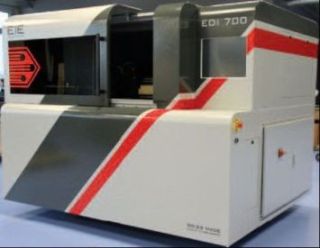

Установка First EDI 700 Direct Imager
(для прямого экспонирования фоторезиста и защитной паяльной маски


Установка EDI 700 Direct Imager предназначена для прямого экспонирования фоторезиста и защитной паяльной маски, нанесенных
на заготовку печатной платы. В устройстве используется оптика высокого разрешения, с успехом используемая в фотоплоттерах фирмы First EIE SA.
Например, для того, чтобы проэкспонировать топологию проводников
на заготовке размером 508 мм х 610 мм, потребуется менее минуты.

Толщина получаемых линий достигает 30 мкм !.

Эта серия устройств прямого экспонирования разработана на основе знаний и опыта компании First EIE SA - лидера в области технологических решений для фотоплоттеров и струйных принтеров для маркировки.

Разработанная фирмой First EIE SA в тесном сотрудничестве с партнерами, новая серия Direct Imager интегрирует проверенную в отрасли оптическую головку DMD, которая основана на чипе TI's DLP со специальным активным тепловым управлением для улучшения срока службы DMD.
Специально разработанная оптическая линза оптимизирована для обеспечения высочайшей точности изображения.

Использование заготовок любого формата до 800 мм x 1000 mm включительно !

Основные преимущества
- продуманный дизайн для простоты регулировки головки
- модульность конструкции для простоты обслуживания
- система автофокусировки лазера
- встроенная камера для регистрации заготовки
- высокое разрешение

Установка компактна, занимает небольшую площадь, имеет низкое потребление энергии, легкий доступ при замене лампы. Встроенная система терморегуляции делает ненужным наличие устройства охлаждения.
Автоматическая система регистрации и маштабирования по сторонам A/B использует технологию распознавания изображения или установочные штифты

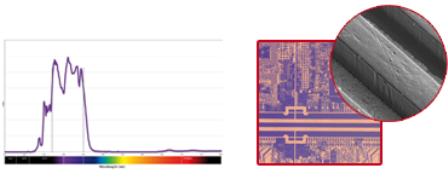

УФ-источник экспонирования
Широкий УФ-спектр от 365 нм до 450 нм обеспечивает совместимость со всеми промышленными стандартами для экспонирования травильных резистов, паяльных масок и маркировочных красок.

Оптическая головка
Оптическая головка использует DMD-кристалл и базируется на 0.7 дюймовом DLP-чипе со встроенным вычислителем для терморегуляции. Это позволяет увеличить время жизни оптической головки. Специальным образом спректированные оптические линзы оптимальны для получения наибольшей точности изображения.

Крепление заготовки
Крепление заготовки происходит на столе из гранита/стекла с вакуумной системой прижима по зонам.





Регистрация/выравнивание заготовки
Автоматическая регистрация заготовки по сторонам A/B и масштабирование, использующие распознавание образа или установочные штифты.





Опция локального масштабирования











Наличие функции 'Составная цель'
Предназначена чтобы выровнять одно изображение по нескольким наборам шаблонов отверстий, которые были просверлены в разное время с потенциально различным масштабированием и различными центрами координат. Типичная причина для возникает тогда, когда, например, в одной и той же заготовке просверливаются глухие отверстия, микровыступы, заполненные отверстия и сквозные отверстия.


Технология DMD
Передовая технология прямой проекции изображения, использующая чип TI's DLP в устройстве EDI 700 Direct Imager, выводит на рынок компактное и простое оборудование прямого экспонирования фоторезиста, оснащенное технологией DMD.
DMD технология использует XGA-DLP чип компании Texas Instruments. Это позволяет сделать установку прямого экспонирования EDI 700 компактной и простой в использовании и обслуживании.

Решения в области программного обеспечения
Программное обеспечение в устройстве EDI 700 предлагает очень удобный для оператора интерфейс и превосходную гибкость в языке управления. Все это является результатом огромного опыта фирмы First EIE SA в области управления файлами и обработки данных.
Программа Panel Pack: от CAM до печатной платы - в два клика.

Оптимальная цена
Конструкция устройства EDI 700 основана на портальной технологии с линейными двигателями. Это уникальный вакуумный стол, выполненный с гранитно-стеклянной структурой, обеспечивает оптимальное удержание панелей, зональную систему и очень высокую точность. Усовершенствованный тепловой менеджмент встроен в устройство и нет необходимости во внешнем холодильном агрегате.

Это оборудование предназначено удовлетворять большинству требований производителей печатных плат.

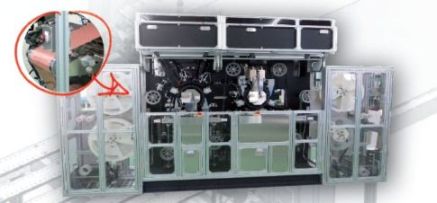

Устройства EDI 700 Direct Imagers могут персонально настраиваться от рулона к рулону на форматы длиной свыше 1000 мм и более.

Благодаря продуманной конструкции и соответствующим компонентам от фирмы First EIE SA устройства всегда можно модернизировать до следующего нового уровня.

Устройство было разработано для обеспечения еще большей простоты эксплуатации и технического обслуживания при высоком уровне надежности.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Параметры заготовок
Максимальный размер изображения: 788 мм х 920 мм
Размер заготовки: любой размер до 800 х 1000 мм включительно
Толщина заготовки: от 0.1 мм до 10 мм
Тип фоторезиста: большинство травильных резистов, используемых в промышленности
Крепление заготовки: вакуумный стол от фирмы First EIE SA
Минимальная ширина линии:
1) до 30 мкм - с экспонирующим модулем HDS Light Engine
2) до 75 мкм - с экспонирующим модулем HVS Light Engine


Оптическая головка
Технология: DMD с новейшей UV-линзой
Тип светового источника: ртутная дуговая лампа очень высокого давления
Световой спектр: 365 нм - 450 нм (UV-A)
Энергия экспонирования: от 4 до 1000 мДж/см2

Фотоматериалы для экспонирования
Фоторезисты: большинство травильных резистов, используемых в промышленности
Защитные паяльные маски: большинство паяльных масок, используемых в промышленности
Фототехнические пленки: все серебросодержащие УФ-чувствительные фотопленки

Встроенный RIP
Форматы входных данных: RS274D, RS274X, DPF, EIE RPL
Дополнительные форматы входных данных (по заказу):
ODB++, PostScript, TIFF-PACKBITS, PDF, AI (ADOBE ILLUSTRATOR)
Форматы входных данных от стороннего программного обеспечения:
DXF, DWG, любое другое по заказу
Cовместимая сеть: сетевая файловая система TCP-IP

Пользовательский интерфейс
Удобный для оператора пользовательский интерфейс с сенсорным экраном First EIE MPS и программным обеспеченим Remote Queue Manager Software

Программа Panel Pack (опция)
Система CAM Software для автоматизации данных в EDI 700, чтобы минимизировать вмешательство оператора в процесс производства

Программа Wizards
Для легкой настройки и калибровки оборудования

Выравнивание и регистрация заготовки на столе
1) автоматическая регистрация заготовки и ее выравнивание по краям с помощью встроенной CCD-камеры или
2) вручную, с помощью направляющих штифтов

Нанесение динамических данных (опция)
Серийные номера, тайм-коды, бар-коды 1D или 2D (QR-код, DataMatrix и другие) при помощи карты нанесения D-code или с помощью опционной программы First EIE Serimark 2 Optional Software

Время экспонирования (для платы 508 мм х 406 мм)
Менее, чем за 90 секунд: варьируется в зависимости от чувствительности резиста и энергии экспонирования

Точность прорисовки по всей рабочей зоне
Не хуже +5 мкм

Повторяемость
Не хуже +2 мкм

Точность воспроизведения размеров элементов
Не хуже +3 мкм

Неровность края проводника
Не хуже 4 мкм (от пика до пика)

Минимальная гарантированная ширина проводника
30 мкм

Минимальный размер структур (проводник/зазор)
30 мкм / 30 мкм

Точность системы позиционирования заготовки
менее 1 мкм

Разрешение системы позиционирования
0,1 мкм

Точность совмещения сторон
10 мкм (совмещение стороны А со стороной В по маркерам EDI, без отверстий)

Потребление сжатого воздуха
56 л/мин

Давление сжатого воздуха
6 бар

Параметры рабочего помещения
Температура/относительная влажность: 18-22oC / 40-60%
Электропитание: одна фаза: 230 VAC+-10%, 2000 Вт

Габариты и вес
Ширина х Длина х Высота: 2300 мм х 2000 мм х 1700 мм
Вес: 2400 кг














Установка, сервисное обслуживание и техническая поддержка обеспечиваются высококвалифицированными специалистами нашей компании и завода-изготовителя.
